DD馬達，全稱為Direct Drive馬達，即直接驅動馬達，是一種無需通過齒輪、皮帶或滾珠絲桿等減速裝置，直接驅動負載的電機。其獨特的結構和高效的工作原理，使其在工業自動化、智能制造、醫療設備、航空航天等多個領域得到了廣泛應用。本文將深入探討DD馬達的結構及其工作原理。

一、DD馬達的結構

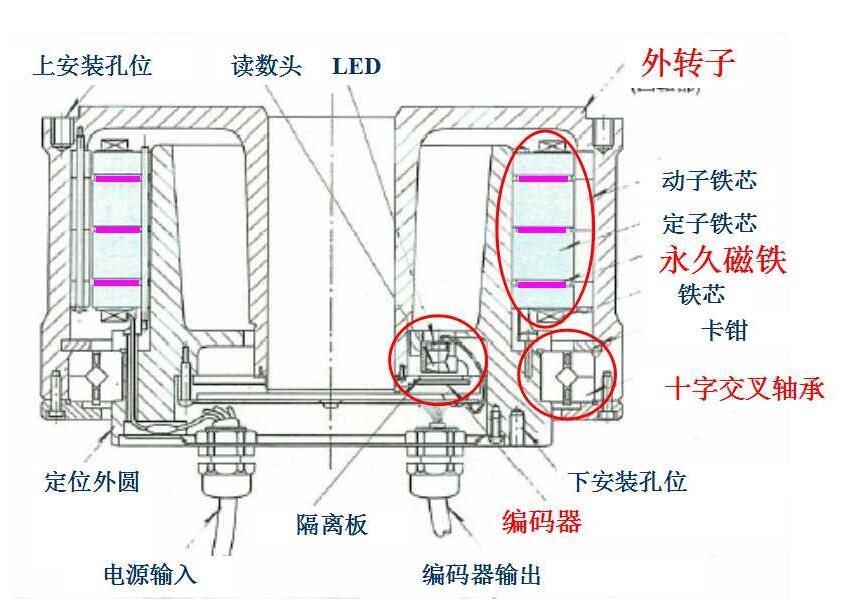

DD馬達的結構相對簡單，但內部組件的協同工作使其能夠高效、穩定地運行。DD馬達主要由定子、轉子、磁場、傳感器、控制器和電源等部分組成。

1.      定子：定子是DD馬達的靜止部分，主要由環形的鐵芯、繞組和三相供電系統組成。鐵芯起到支撐和保護繞組的作用，繞組則負責產生磁場。

2.      轉子：轉子是DD馬達的旋轉部分，主要由永磁體組成。永磁體有多種類型，如永磁鐵、永磁瓦、永磁環等。轉子在電磁場作用下產生旋轉力，從而帶動馬達的運轉。值得注意的是，DD馬達的轉子通常采用外轉子設計，與內轉子結構的AC伺服不同，這種設計使得DD馬達能夠產生更大的啟動和轉動扭矩。

3.      磁場：DD馬達的磁場由定子產生，通過向繞組供電形成電流，電流在繞組中形成磁場。磁場的方向和大小可以通過改變繞組的電流來控制，從而實現對馬達運轉的精確控制。

4.      傳感器：傳感器用于感知馬達的轉速、位置和負載等信息，通過傳感器的反饋，控制器可以對馬達進行精確控制。常見的傳感器有霍爾傳感器、光電傳感器和磁編碼器等。

5.      控制器：控制器是DD馬達的重要組成部分，負責對馬達進行控制和調節。控制器接收傳感器的反饋信號，根據設定的參數和算法，向DD馬達供應適當?shù)碾娏鳎瑥亩鴮?shí)現對馬達的控制。

6.      電源：電源為DD馬達提供工作所需的電能。通常采用的電源是直流電源，通過變頻器將交流電轉換為直流電，再提供給DD馬達。

二、DD馬達的工作原理

DD馬達的工作原理基于電磁感應和磁場相互作用的原理。當電流通過電磁鐵時，產生的磁場會與永磁體的磁場相互作用，從而產生轉矩，驅動機械運動。電子控制器會控制電流進入不同的線圈，根據不同的電信號來控制磁場的產生和消失，從而實現轉子的旋轉。

具體來說，當電流通過定子繞組時，會在繞組周圍產生磁場。這個磁場會與轉子上的永磁體相互作用，產生電磁力。這個電磁力會使轉子產生旋轉運動。由于每個線圈都在不同的瞬間被激活，使得磁鐵的運動非常穩定和平滑，且噪音很小。同時，DD馬達的高扭矩允許其直接連接到移動設備，從而消除了對緊固件、變速箱、皮帶等中間連接件的需求。

此外，DD馬達通常采用高分辨率的編碼器作為反饋系統，能夠?qū)崟r(shí)檢測轉子的位置和速度信息。這些信息被反饋給控制器，控制器根據這些信息調整電流和磁場，從而實現對馬達的精確控制。

三、DD馬達的優勢

1.      高精度：由于采用了高分辨率的編碼器和精確的電流控制，DD馬達能夠?qū)崿F(xiàn)高精度的位置控制。

2.      高扭矩：DD馬達的轉子由永磁體制成，且采用了外轉子設計，使得其能夠產生更大的啟動和轉動扭矩。

3.      低噪音：由于每個線圈都在不同的瞬間被激活，使得磁鐵的運動非常穩定和平滑，從而降低了運行時的噪音。

4.      免維護：DD馬達無需使用電刷和換向器等易損件，因此具有更長的使用壽命和更低的維護成本。

5.      高效能：DD馬達的結構簡單且緊湊，減少了能量損失和機械摩擦，從而提高了其工作效率。

四、結論

綜上所述，DD馬達以其獨特的結構和高效的工作原理，在多個領域得到了廣泛應用。其高精度、高扭矩、低噪音、免維護和高效能等優勢，使其成為工業自動化和智能制造領域的重要驅動設備。隨著技術的不斷進步和應用領域的拓展，DD馬達的性能和精度將得到進一步的提升和優化。
