產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
LMC系列有鐵芯電機

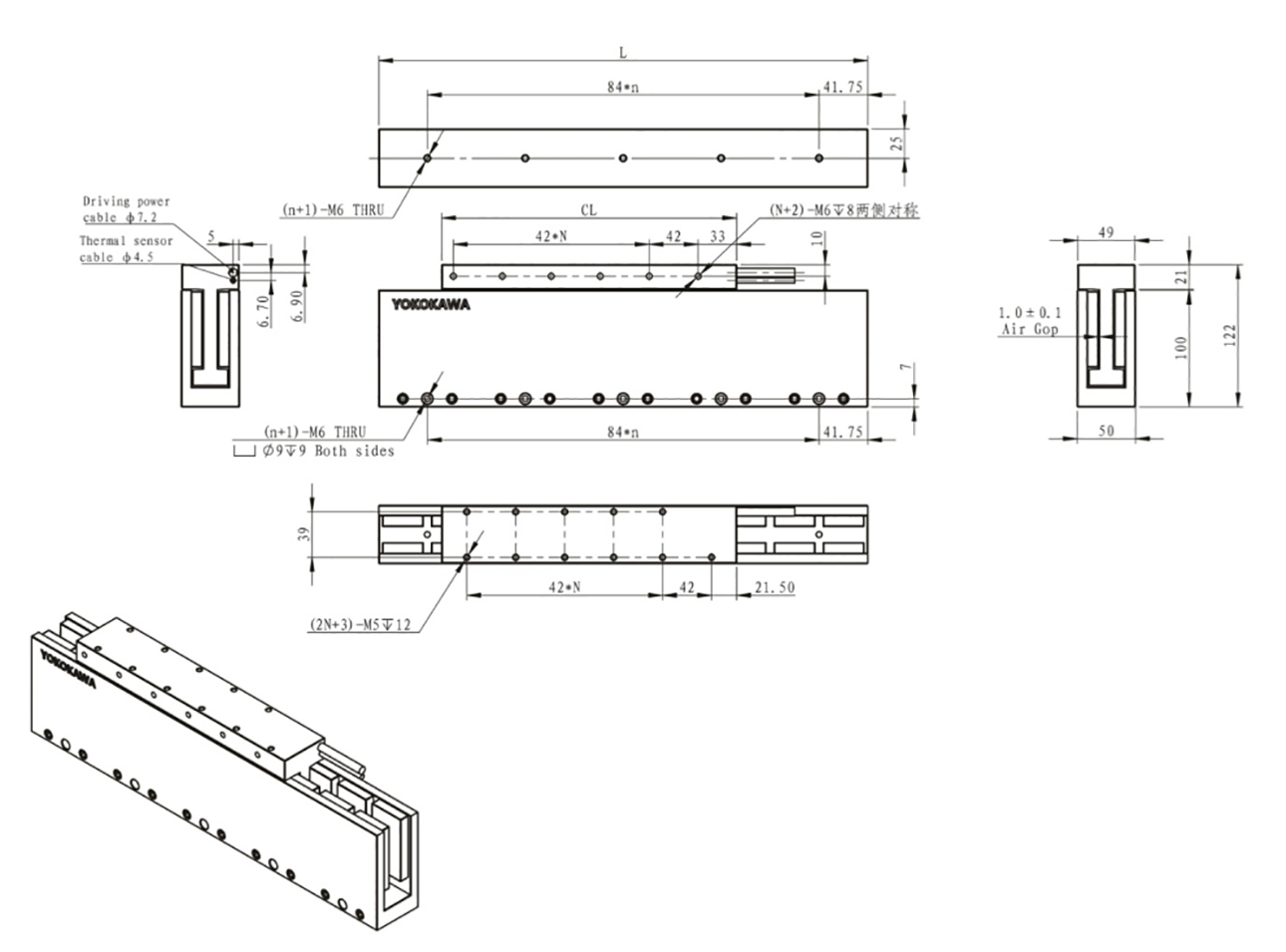

外形圖(單位:mm)
|
額定性能 |
符號 |
單位 |
LM700-X7 |
LM700-X8 |
LM700-X9 |
LM700-X10 |
LM700-X12 |
|
峰值推力 |
Fp |
N |
4704 |
5398 |
6093 |
6787 |
8175 |
|
持續推力（溫度Tmax下）請參考閱注釋① |
Fc |
N |
676.2 |
776 |
876 |
975 |
1175 |
|
電機常數（25℃下） |
Km |
N/√W |
50 |
54.6 |
57.2 |
60.5 |
66.5 |
|
連續功率 |
Pc |
W |
182 |
208 |
234 |
260 |
312 |
|
電氣規格 |
|
|
|
繞組形式 |
N1 |
N4 |
N1 |
N4 |
N1 |
N4 |
N1 |
N4 |
N1 |
N4 |
|
峰值電流 |
Ip |
Arms |
16 |
32 |
16 |
32 |
16 |
32 |
16 |
32 |
16 |
32 |
|
持續電流（在溫度Tmax下） |
Ic |
Arms |
2.3 |
4.6 |
2.3 |
4.6 |
2.3 |
4.6 |
2.3 |
4.6 |
2.3 |
4.6 |
|
電阻（在25℃±10%下） |
Rm |
歐姆 |
27.7 |
6.9 |
32.4 |
8.1 |
37.1 |
9.3 |
41.8 |
10.5 |
51.2 |
12.8 |
|
電感±20% |
L |
mH |
43.7 |
10.9 |
49.9 |
12.5 |
56.1 |
14 |
62.3 |
15.6 |
74.4 |
18.7 |
|
反電勢常數（在25oC±10%下） |
Ke |
Vpeak/m/s |
240 |
120 |
175.8 |
137.9 |
311.3 |
155.6 |
346.7 |
173.4 |
417.7 |
208.8 |
|
推力常數（在25oC±10%下） |
Kf |
N/Arms |
294 |
147 |
337.4 |
168.7 |
380.8 |
190.4 |
424.2 |
212.1 |
511 |
255.5 |
|
機械規格 |
|
線圈總成質量 ± 15% |
Mc |
kg |
4.97 |
5.68 |
6.39 |
7.1 |
8.52 |
|
永磁體總成質量 ± 15% |
Mw |
kg/84mm |
2.1 |
2.1 |
2.1 |
2.1 |
2.1 |
|
品質因數與附加數據 |
|
極距 |
Tm |
mm |
84 |
84 |
84 |
84 |
84 |
|
磁性吸引力 |
Fa |
kN |
0 |
0 |
0 |
0 |
0 |
|
最高允許線圈溫度 |
TmaX |
℃ |
120 |
120 |
120 |
120 |
120 |
|
對應定子型號 |
|
|
T-LM700-XXX |
T-LM700-XXX |
T-LM700-XXX |
T-LM700-XXX |
T-LM700-XXX |
